| 원래 장소 | 상하이, 중국 |
| 브랜드 이름 | Leadworld |
| 인증 | CE |

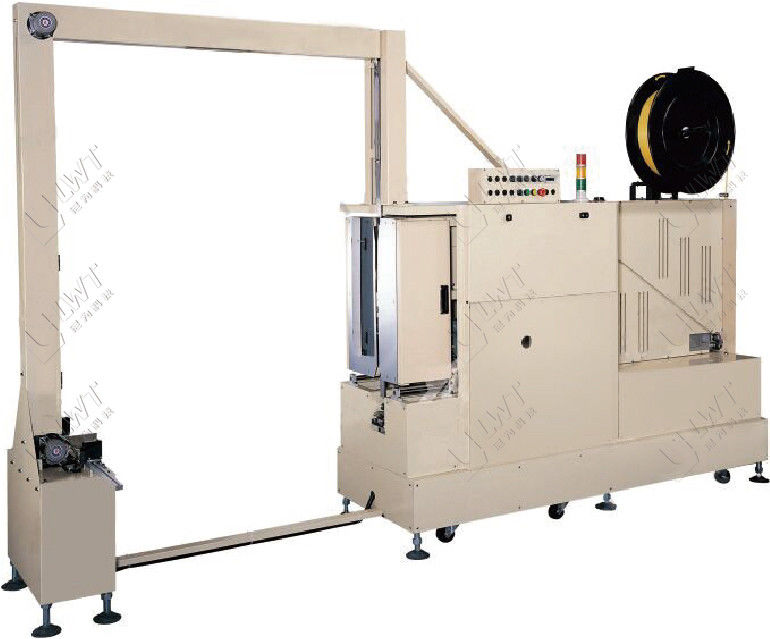

자동 카튼 포장 기계 화살 발레어
장비 이름: 자동 화살 통
1.2기계 크기: 압축 밸러
4285 (L) x950 (W) x: 3570 (H) mm (현실적인 값에 따라)
1.3적용 가능한 결합 용품의 크기: 너비 W1200 * 높이 H2500 (mm) (최대)
1.4결합 힘에 적용됩니다: 15-80 kg
1.5전원 공급: 380V / 50Hz
1.6 단일 펀딩 속도: 25~35초/전차선 (수급 및 위치화 시간을 제외)
1.7테이블 높이: 500mm
1.8검 뚫기 기계 활 프레임의 크기: W2050mm H2600mm
1.9단 한 개의 검 뚫기 기계의 총 전력: 3.4 kW
1.10, PET 대역 너비-PE 포장 벨트: 13.5,15,16mm (일개의 너비 선택), 두께 0.6-1.2mm, 오차 <30mm
1.11뜨거운 접착 부위: 위에서 뜨거운 녹음
1.12포장 방법: 위아래 이동, 검을 통해 기계적 포장, 광 전기 인덕션2개 또는 3개의 채널을 묶음 (파슬의 수는 고객의 특정 요구에 따라 설정됩니다)
1.13. 케이스의 전체적인 외모 색상은 RAL7035입니다 고객의 요구 사항에 따라 사용자 정의 될 수 있습니다, 그리고 움직임의 색상은 경고 노란색입니다
1.14기계 작업 흐름 설명:
1-2단계 움직임:
1물품은 전력 드럼 선에 의해 분사되고 물품의 위치를 찾습니다.
2위치 포인트 신호는 브레이크로 환속기에 전송됩니다, 호스트 부분을 이동, 두쪽에서 물고기 껍질 가이드 코너에 의해, 주파수 변환기 모터를 통과,동시에 침투 구성 요소를 전송, 위치 연락처에 도달합니다.
3호스트의 감소와 함께, 패널의 탄력은 스위치 인덕션에 가깝습니다 (그리고 주요 엔진의 패킹 거리는 효과적인 거리에서 실행됩니다.트레이 카트와 저장 상자가 동시에 작동하는, 포장 벨트 이동을 방지하거나 분산 벨트를 꽉 막기 위해, 그래서 트레이 카트와 저장 상자에는 계속 벨트 기능이 있습니다.
4접촉하고 포장 후, 차로 돌아와 위치 포인트를 움직여 다음 순환으로 이동합니다.
(실패 경보 정보는 인간-기계 인터페이스에서 표시됩니다.)
2. 화살 뚫기 발레어에 대한 간략한 소개
2-1 기계 매개 변수:
호스트는 위에 배치되고, 스택이 배치된 후 호스트가 떨어지고 부품이 위치하고 호스트는 패킷을 묶기 전에 제품을 떨어뜨리고 접촉합니다.
접착시 접착점은 컨베이어 벨트 중간에 위치하며, 동시에 겹쳐진 판 온라인 펀드의 다양한 너비에 적합합니다.
PP 벨트 또는 PET 벨트는 최대 80kg까지의 긴장으로 동시에 사용할 수 있습니다.
2-2 기술 지표
모델 번호: FS-990
기계 크기: 표준형 4285 (L) x950 (W) x3579 (H) mm (공체 크기에 따라 달라집니다)
보우 프레임 크기: 2050 (W) x2600 (H) mm
발 속도: 23초/파운드
포장 밀도 80kg PP, PET 대역 폭 12-16mm
기계 무게 1600kg 전원 공급 380V.50/60HZ.3 단계
제어 시스템
PLC 나바
터치 스크린 작동, 파라미터 설정
광전기, 근접 스위치 제어 위치
2-4. 제품 이점
자동 압력 화살 뚫는 발레어는 스택 플레이트의 무거운 뭉치에 설계되었습니다. 개방된 아치 프레임의 이동성 뚫기 벨트는 스택을 유지할 수 있습니다.
